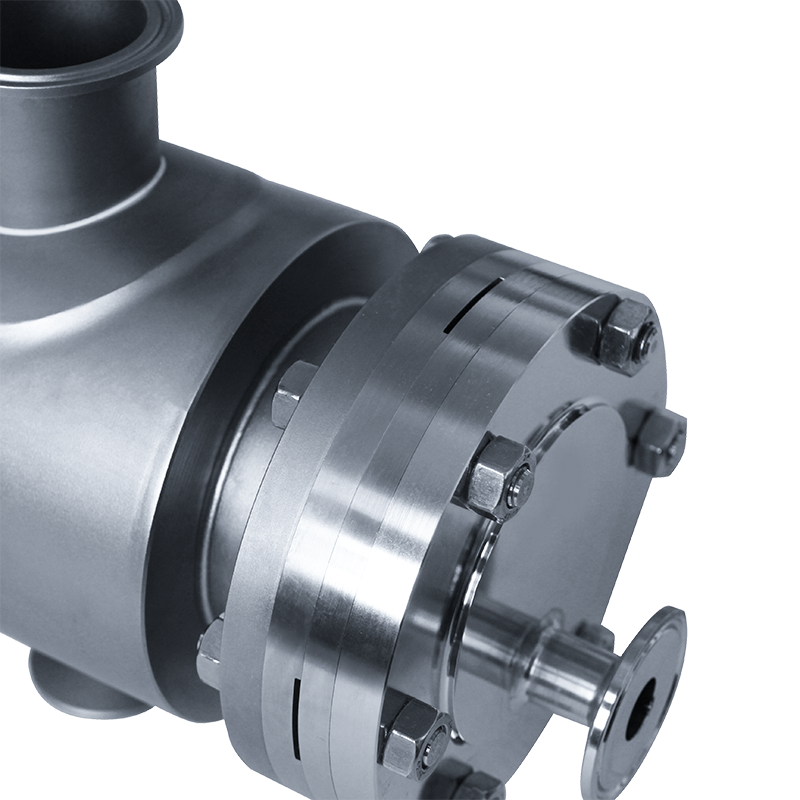

サニタリーシェル&チューブ熱交換器

シェル&チューブ熱交換器シェル&チューブ 熱交換器には 1 つのシェル (シェル ストローク) と多数のチューブ (チューブ ストローク) があります。一方の流体はチューブ内を流れ、もう一方の流体はチューブの外側のケーシング内を流れます。熱はパイプ壁を通って高温流体から低温流体に伝達されます。

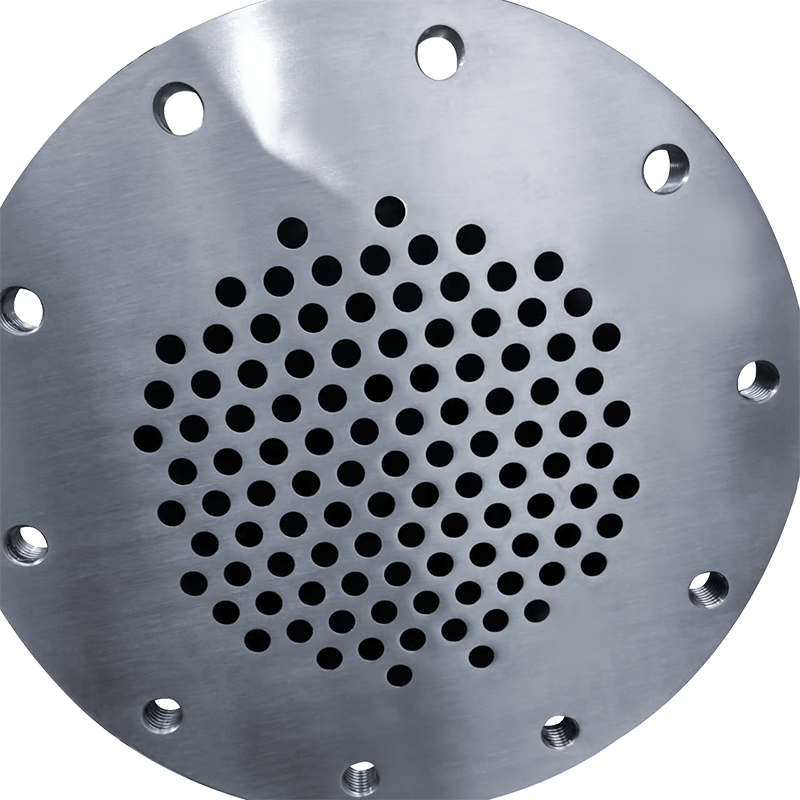

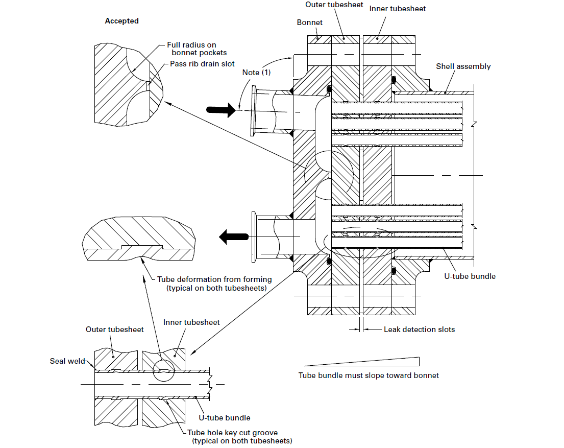

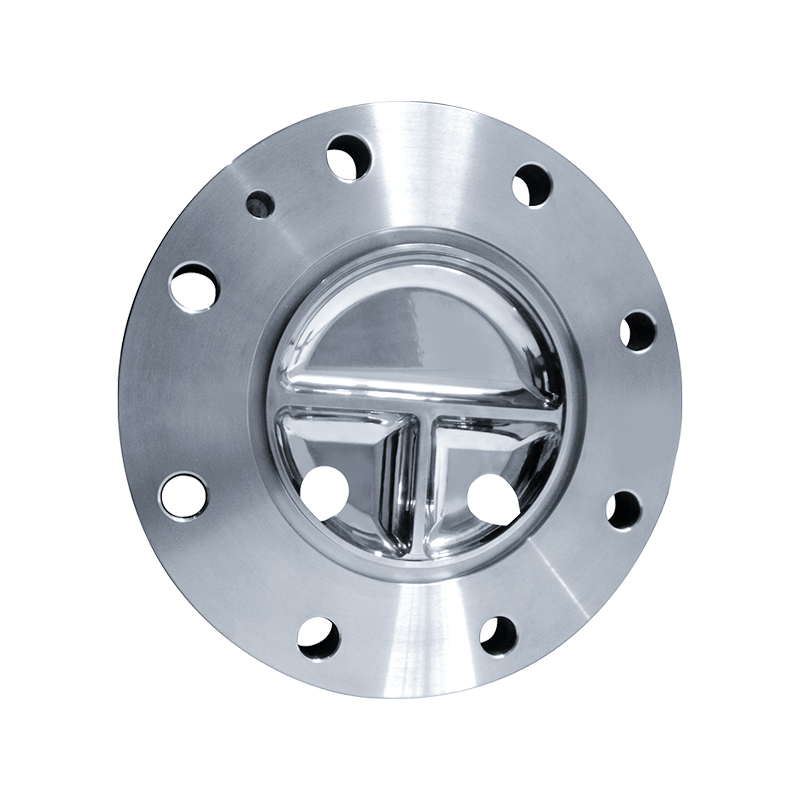

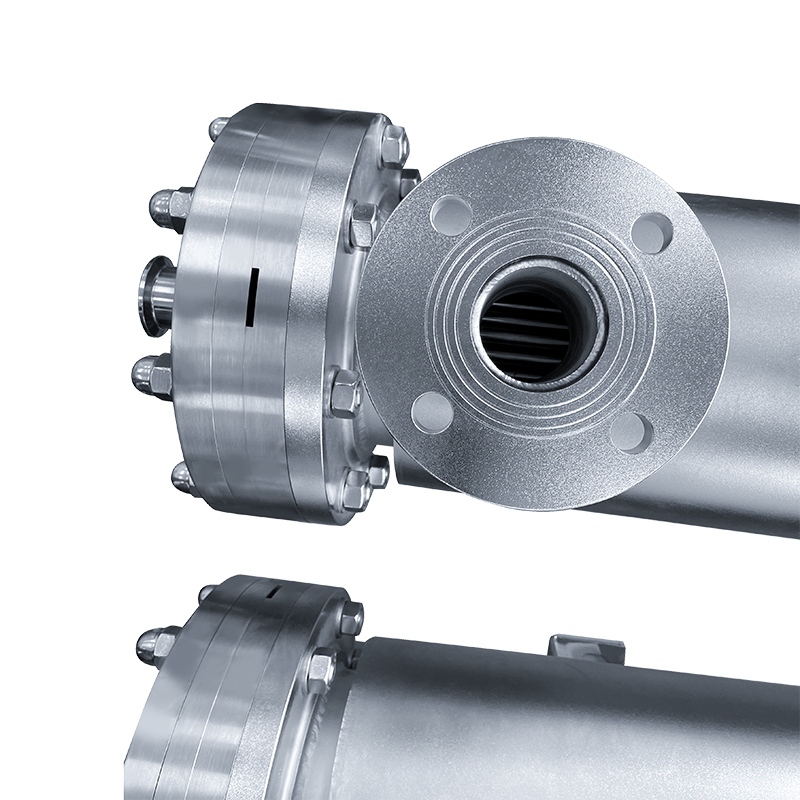

ツイン管状プレート熱交換器には、管状流体を 2 つの別々のセクションに分割する 2 つの管状プレートがあります。これら 2 つの管板の間に分離チャンバーが形成され、通常は漏れ監視開口部が付いています。この設計により、熱交換中の管板の漏れによる 2 つの流体の混合を効果的に防止できます。たとえば、一方に腐食性の薬液、もう一方に冷却媒体など、化学的性質の異なる流体が熱交換に関与する場合、二重管プレート構造により 2 つの流体が混合して危険が生じる可能性が大幅に低減されます。

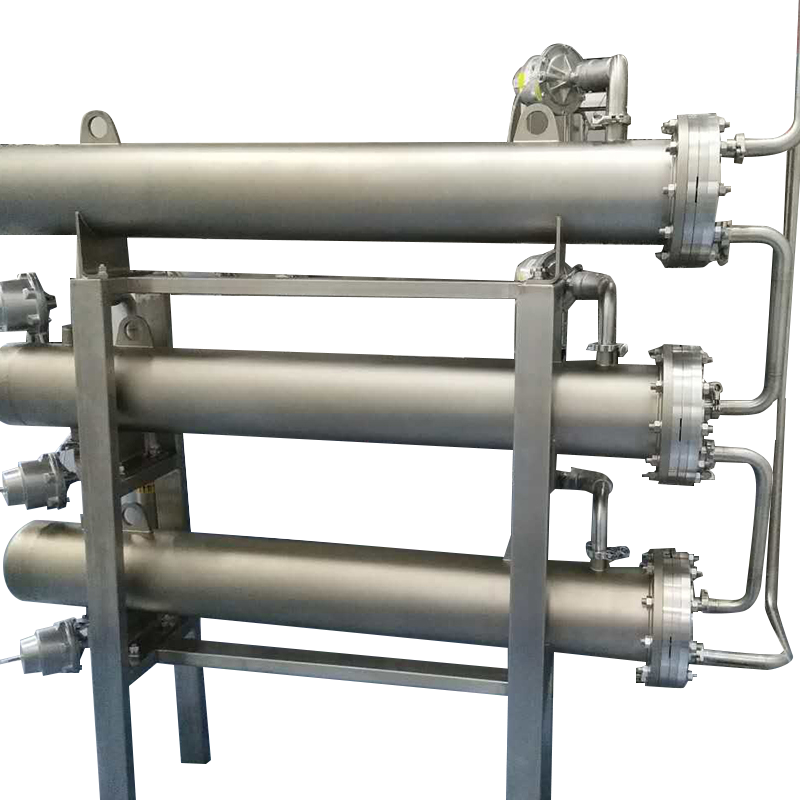

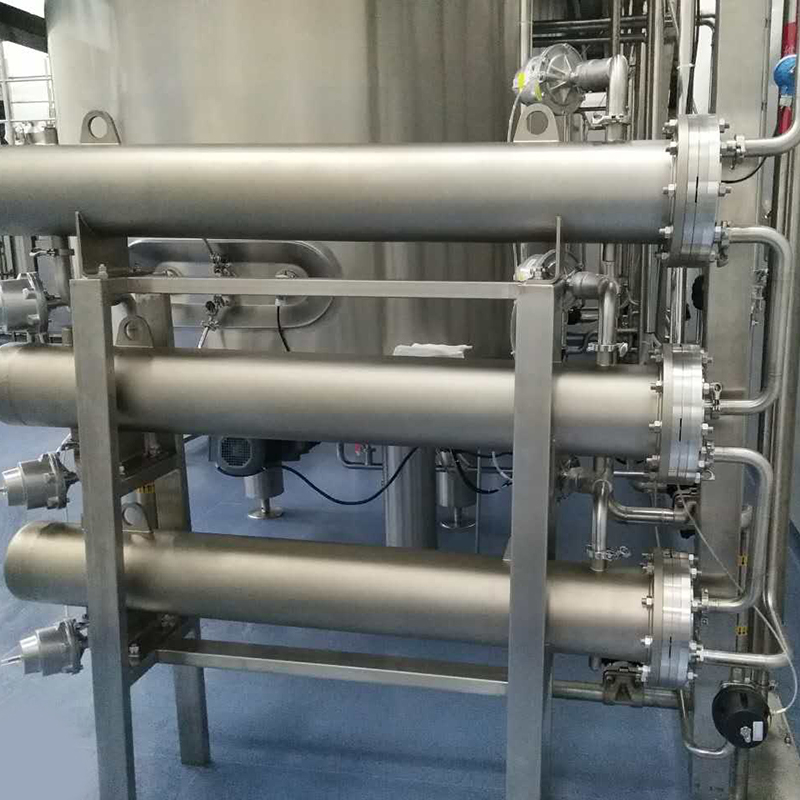

適用範囲:

• WFI/PW 加熱および冷却

• 液体調製システム

・注入水システム

• 精製水供給システム

・発酵システム

・CIPシステム

規制への適応

• TEMA および ASME BPE 規格に厳密に従って設計および製造されています。

• GMP (2010) 第 5 章の機器関連要件に準拠

• 米国 FDA CFR 21 規制要件に準拠

• 認定済みの 3A サニタリー 12-08 管状熱交換器

• CE 2014/68/EU (PED) 認証に合格

13 年間の努力を経て、2023 年 11 月に、あるバイオ製品会社の 28 件の熱交換器プロジェクトで 10,000 台目の Eling ブランド熱交換器の生産に成功し、同社は次の 10,000 台の生産サイクルに入りました。

最大トラフィック:

流量：0.1m 3/h～50m 3/h

温度：20～80℃、85℃～4℃

流量: 1m/s-2.5m/s

熱交換面積：0.1m 2 ～50m 2

添付書類：

✓ データレポート ✓ 強度計算 ✓ 製造図面 ✓ 材料試験レポート ✓ 油圧試験認証 ✓ 不動態化認証 ✓ 表面平滑度認証 ✓ 電気研磨認証 ✓ 溶接記録
