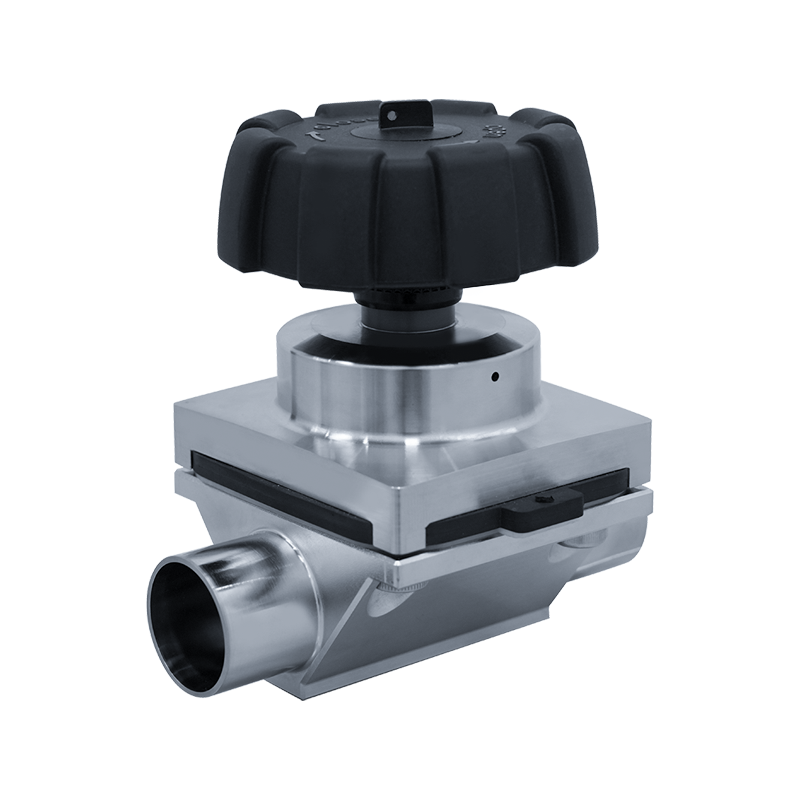

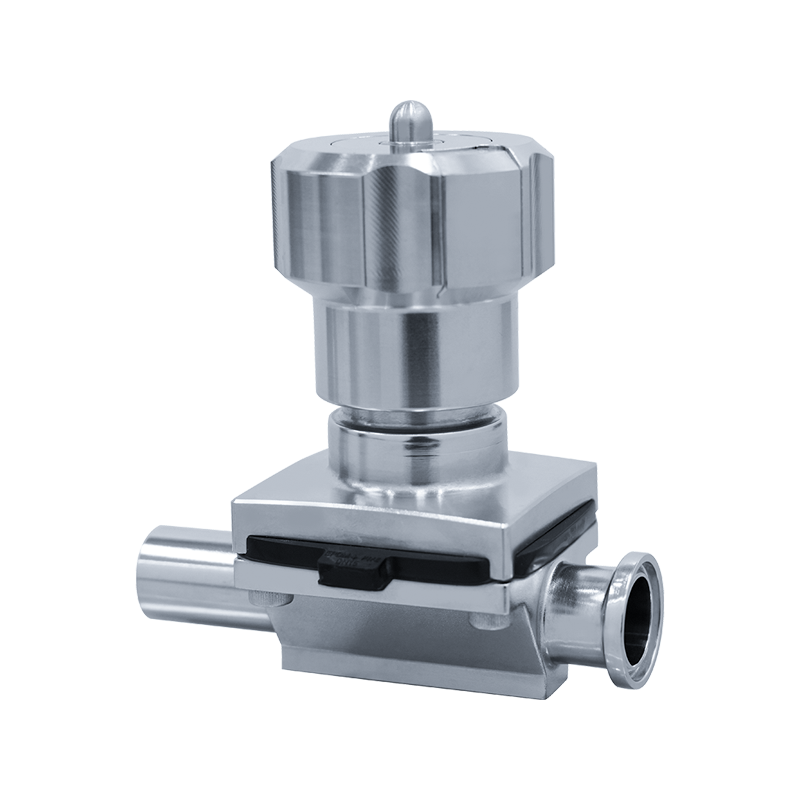

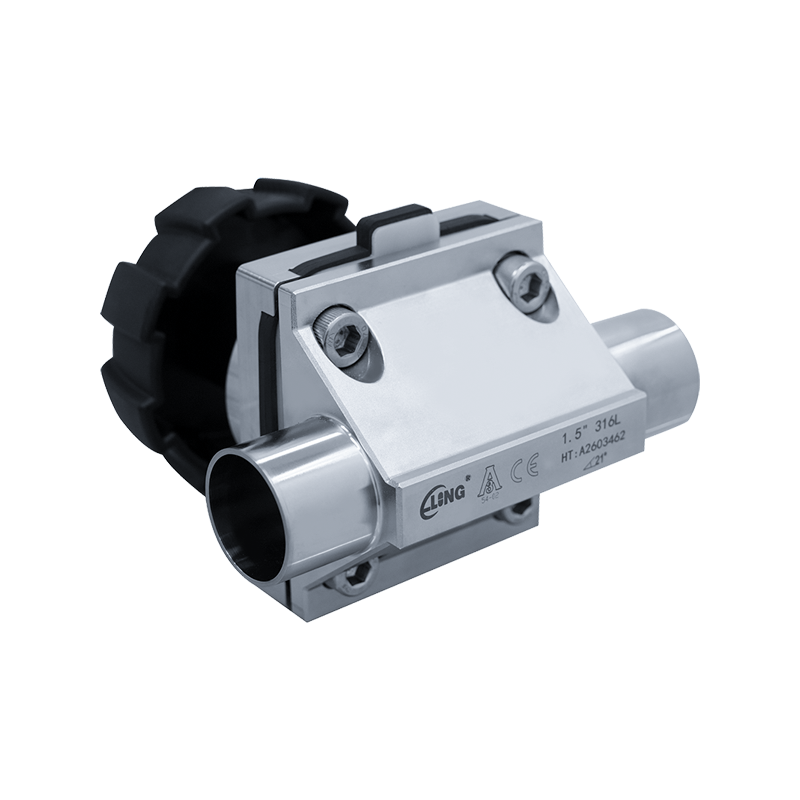

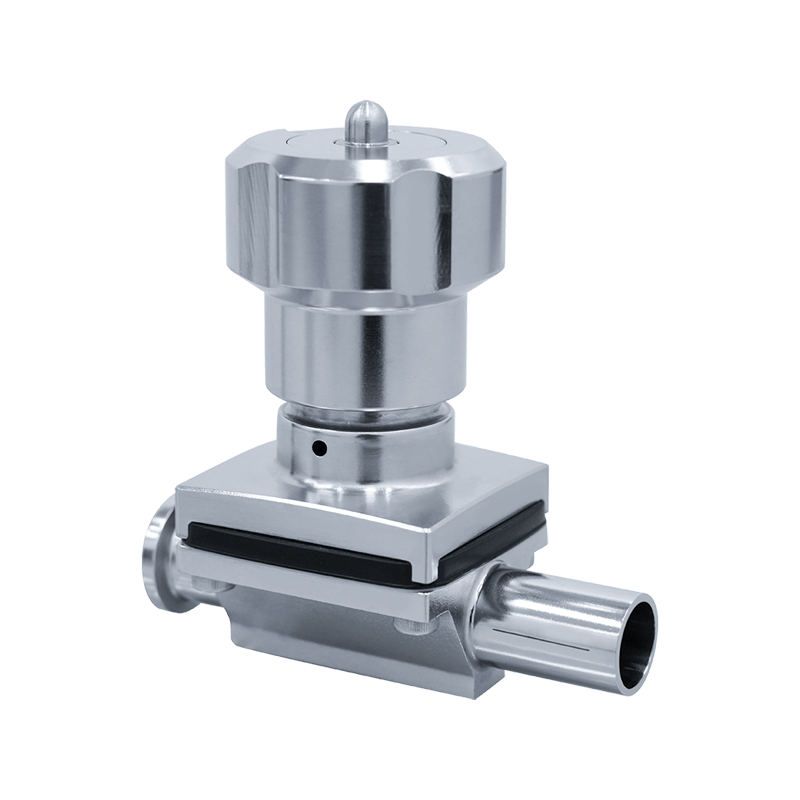

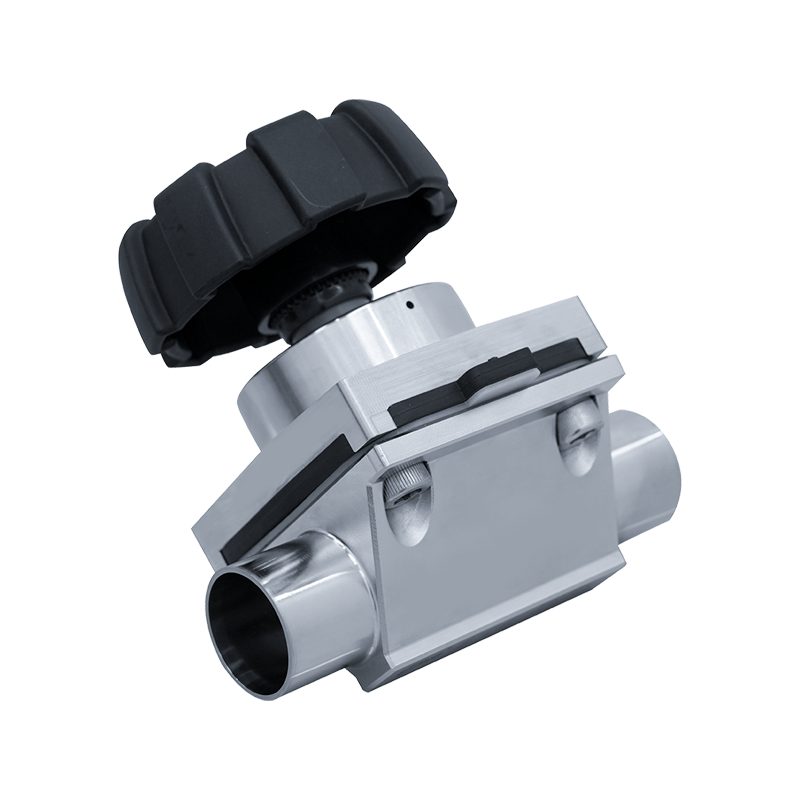

手動ダイヤフラムバルブ

空気圧アクチュエータの排気により環境を汚したくない場合は、この電動ダイヤフラムバルブをお選びください。

厳格な無菌プロセスに適した、検証済みの高性能ダブルダイヤフラム鍛造ダイヤフラムバルブです。

Eling 社は、さまざまな構造と材料から選択できるダイヤフラム バルブを提供しており、アプリケーション以外のプロセスの要件を満たすことも、独自のダイヤフラム バルブをカスタマイズすることもできます。特定のニーズがある場合は、お気軽にタイムリーにお問い合わせください。

応用分野:

無菌ダイヤフラム バルブは、主に製薬、食品、バイオテクノロジー産業の無菌用途に使用されます。超純水（注射用水）、超高純度化学薬品、製薬・バイオテクノロジー産業、食品加工産業、化学産業などの中間製品や最終製品に適しています。

密閉設計と無菌ダイヤフラム技術の採用により、高品質で無公害の製品を保証します。当社では、時間とコストを節約するために、コンパクト、軽量、取り付けが簡単な二方バルブとカスタマイズされたバルブ グループを使用しています。専用のバルブを使用してパフォーマンスを向上させ、デッドコーナーを最小限に抑え、排水と洗浄能力を最大化します。バルブを最適化し、高品質で耐久性のある素材を使用することで、ダウンタイムを削減しながらパフォーマンスと信頼性を向上させます。

排水性に優れ、デッドコーナーを軽減します。内面は Ra 0.4 μ m まで機械研磨および/または電解研磨が可能で、CIP/SIP および滅菌が可能です。

コンパクト設計、省スペース

OEMカスタマイズと柔軟な設計

• デッドコーナーを減らす • 接続点と溶接部を減らす

• 可能な限り最小のスペースに複数の機能を統合

• 媒体とアクチュエータ間の密閉と絶縁

技術仕様

・中温：-10～100℃

・滅菌温度：150℃まで

・環境温度：0～60℃

• 作動圧力: 0 ～ 10 bar

・呼び径：DN4～150

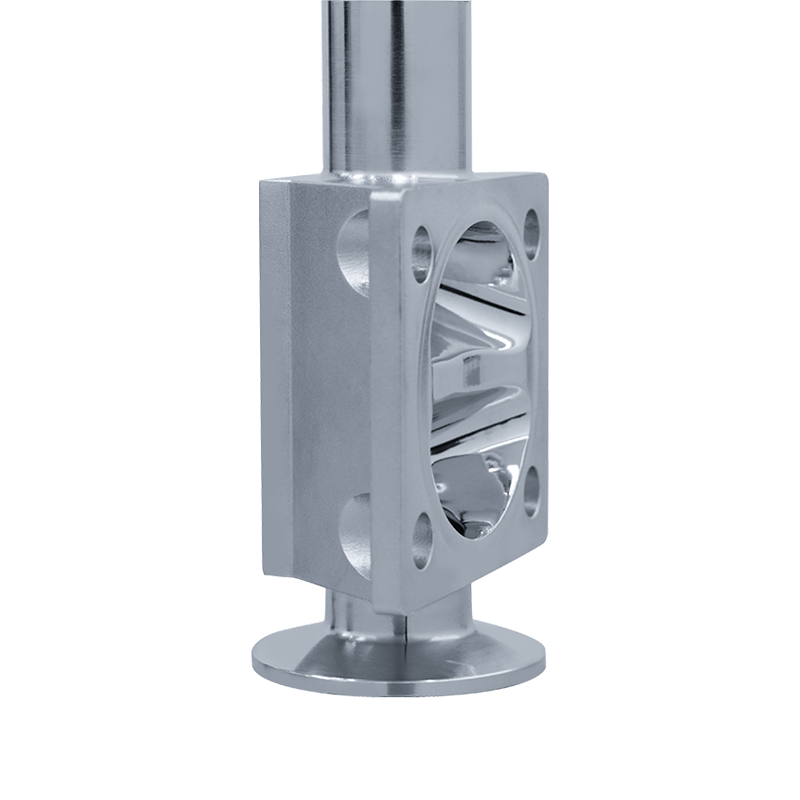

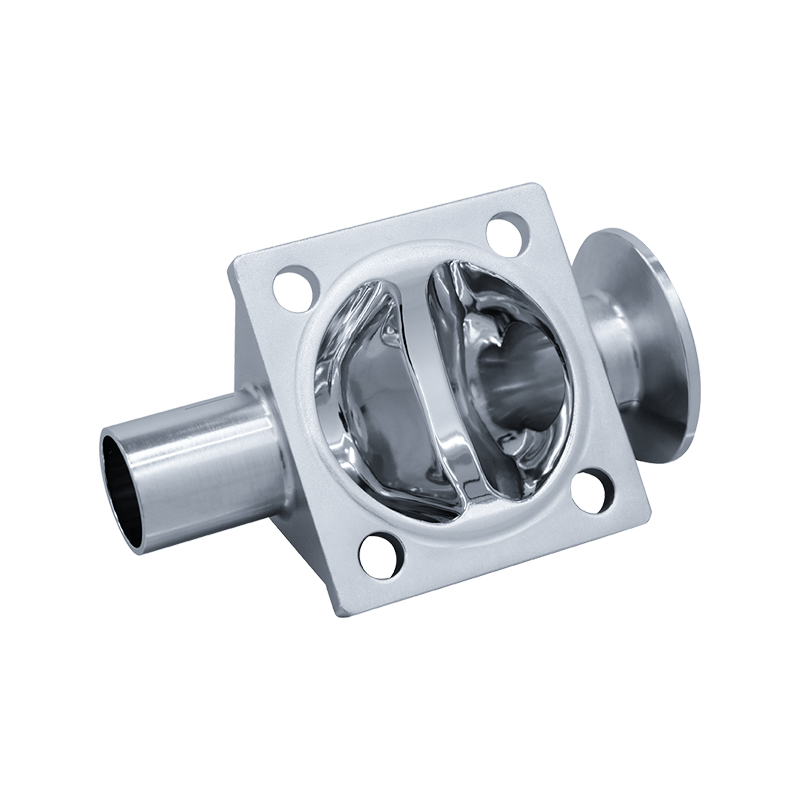

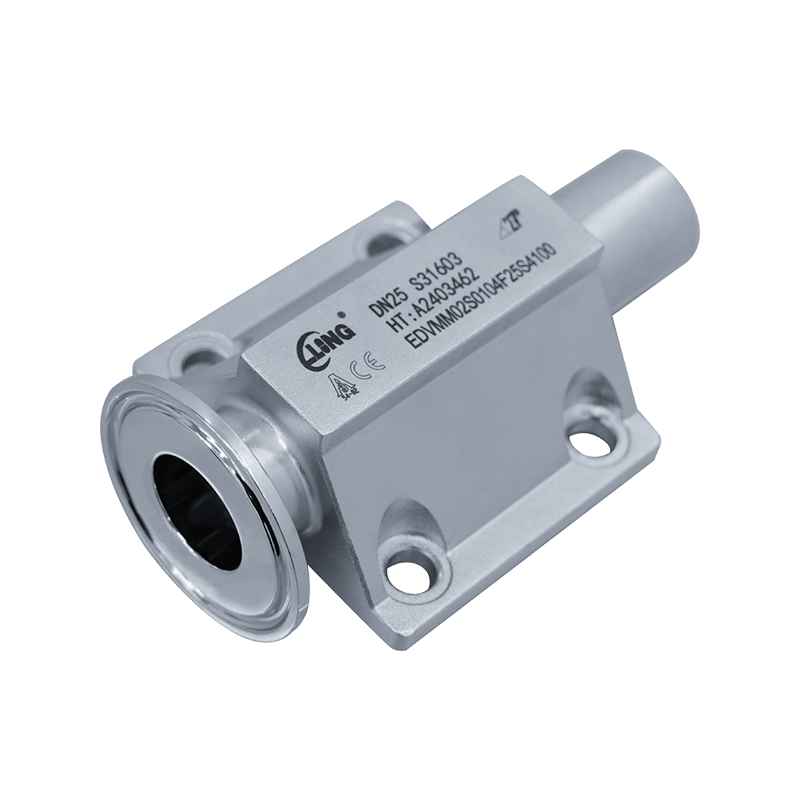

・弁体形状：マルチポート弁体 |タンクバルブ本体

• 接続タイプ: 溶接 |クランプ

• 接続規格: ASME BPE DIN もカスタマイズ可能

• バルブボディ材質: 1.4435 (316L)、ブロック材質ハステロイ、904L、22052504 など

・ダイヤフラム材質：EPDM | TFM/EPDM

• コンプライアンス: USP | 3A | FDA |
